Couvercles en PTFE pour réacteurs

S'adaptent sur tous les réacteurs à rodage plan Duran
A composer selon les besoins de l'utilisateur
Couvercles en pur PTFE DN60 à DN150 (DN200 sur demande), avec filetages NPT.
Excellente résistance chimique.
Très faible risque de casse.
Diminution de la condensation dans le couvercle.
Réduction du volume mort entre le couvercle et le liquide.
Très robustes, ils peuvent donc accepter de nombreux équipements.
Le couvercle de base est à compléter par raccords, adaptateurs et/ou paliers filetés NPT, selon applications. Les orifices non utilisés peuvent être obturés par un bouchon.
Nous consulter pour d'autres versions de couvercle.

Code	DN	Filetages NPT sur couvercle	Cdt	HT €
38750068	60	Central ½″ et 3 inclinés ½″	1	183,50 €
38750069	60	Central ½″, 2 inclinés ½″ et 1 vertical ¼″	1	201,00 €
38750109	100	Central ¾″, 2 verticaux ¾″, 1 incliné 1″ et 3 verticaux ¼″	1	297,00 €
38750110	100	Central ¾″, 2 verticaux ¾″, 2 inclinés ¾″ et 2 verticaux ¼″	1	297,00 €
38750158	150	Central 1″, 2 verticaux 1″, 1 incliné 1″ et 3 verticaux ½″	1	413,00 €
38750159	150	Central 1", 3 verticaux 1", 1 incliné 1" et 4 verticaux ½″	1	413,00 €
38750200	200	Central 1", 3 verticaux 1½", 2 inclinés 1" et 2 verticaux ½″	1	590,00 €
38750201	200	Central 1", 3 verticaux 1½", 1 incliné 1", 1 incliné 1½" et 2 verticaux ½″	1	602,00 €

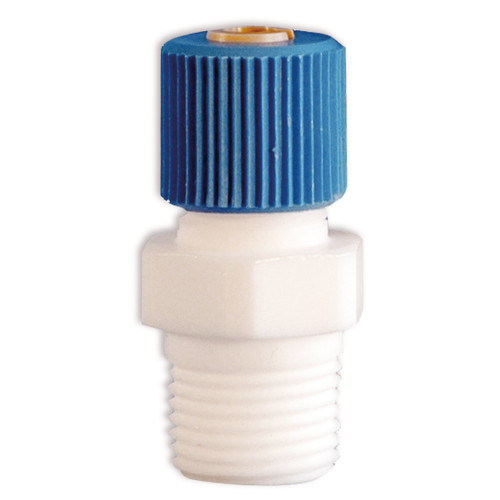

Adaptateurs PTFE NPT

Adaptateurs avec corps PTFE, olive PEEK.
Pour themomètres, sondes, électrodes…

Code	NPT	Passage Ø	Cdt	HT €
38151148	1/4"	3 mm	1	29,90 €
38151149	1/4"	6 mm	1	30,05 €
38151127	1/2"	6 mm	1	44,50 €
38151128	1/2"	8 mm	1	41,00 €
38151129	1/2"	12 mm	1	44,80 €
38151348	3/4"	8 mm	1	51,95 €
38151349	3/4"	12 mm	1	52,40 €
38151108	1"	8 mm	1	59,80 €
38151109	1"	12 mm	1	70,60 €

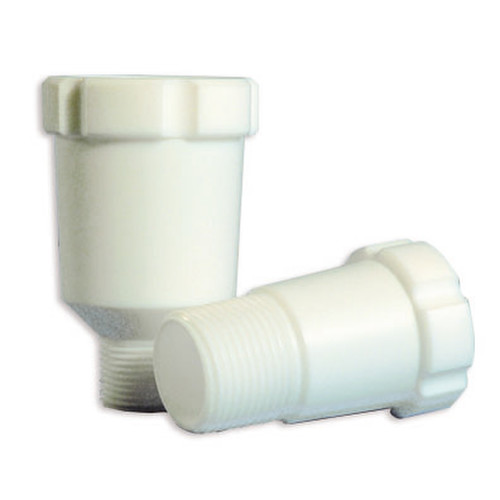

Raccords PTFE NPT pour rodage

Raccords PTFE avec filetage NPT pour adaptation sur le couvercle et avec rodage normalisé CN.

Code	NPT	CN	H x Ø mm	Cdt	HT €
38753126	1/2"	14/23	45 x 21,5	1	23,75 €
38753127	1/2"	19/26	50 x 27	1	27,85 €
38753128	1/2"	24/29	67 x 34	1	33,60 €
38753129	1/2"	29/32	68 x 40	1	48,50 €
38753346	3/4"	19/26	55 x 27	1	29,60 €
38753347	3/4"	24/29	55 x 34	1	34,60 €
38753349	3/4"	29/32	68 x 40	1	51,10 €
38753107	1"	24/29	60 x 34	1	39,40 €
38753108	1"	29/32	60 x 40	1	44,80 €
38753109	1"	45/40	90 x 58	1	95,55 €

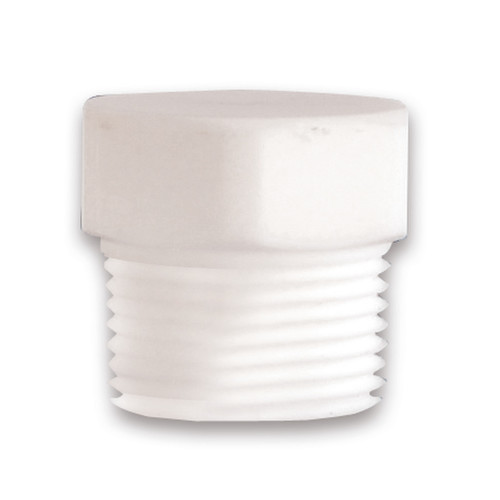

Bouchons PTFE NPT

Bouchons obturateurs en PTFE pour fermer les orifices non utilisés.

Code	NPT	Cdt	HT €
38752149	1/4"	1	9,90 €
38752129	1/2"	1	10,45 €
38752349	3/4"	1	15,85 €
38752109	1"	1	21,80 €

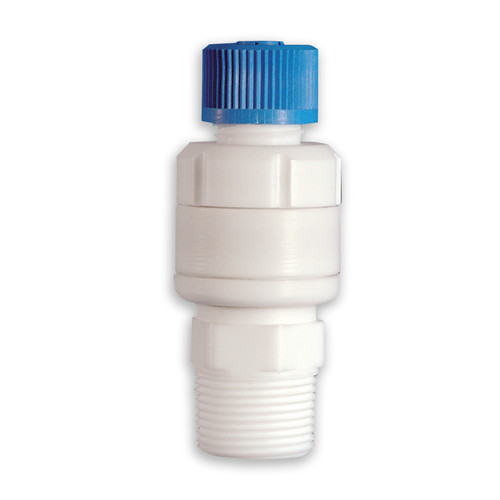

Paliers d'agitation PTFE NPT

Paliers en PTFE avec joint PTFE/PEEK.
Vitesse recommandée 500 t/min (maximum 800 t/min pour de brèves périodes).
L'adaptateur 38754999 est obligatoire pour utiliser les paliers NPT 3/4" avec les couvercles DN60 (NPT central 1/2").

Code	NPT	Tige Ø	Cdt	HT €
38754347	3/4"	8 mm	1	369,50 €
38754348	3/4"	10 mm	1	369,50 €
38754107	1"	8 mm	1	369,50 €
38754108	1"	10 mm	1	369,50 €
38754109	1"	16 mm	1	430,00 €
38754999	Adaptateur M 1/2" F 3/4"		1	55,95 €
